Library eagle sensor TGS 2620 dan tutorial membuat library baru di cadsoft eagle

2/06/2012 06:32:00 PM eagle No Comments

Nah, pada postingan Library eagle sensor TGS 2620 dan tutorial membuat library baru di cadsoft eagle kali ini saya ingin sharing tentang bagaimana cara membuat library baru di cadsoft eagle.
EAGLE merupakan kependekan dari Easily Applicable Graphical Layout Editor, merupakan sebuah software untuk membuat layout skematik maupun board sebuah circuit/rangkaian, yang mudah digunakan (user friendly).

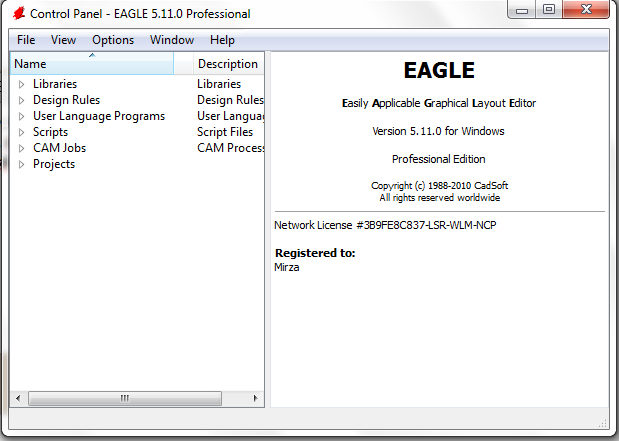

Eagle 5.11

Library eagle sensor TGS 2620 dan tutorial membuat library baru di cadsoft eagle. Nah berikut ini penampakan library TGS 2620 nya, karena library ini tidak tersedia pada libraries nya eagle :

Symbol TGS 2620

Library eagle sensor TGS 2620 dan tutorial membuat library baru di cadsoft eagle, bagaimana dong cara membuat library nya?? hehe berikut tutorial nya:
1. Pada control panel EAGLE, pilih menu FILE, meudian pilih NEW -> Library

2. Lalu, akan muncul jendela baru, kemudian pilih edit.

3. Kemudian pilih SYMBOL kemudian pada kotak NEW ketik kan nama dari file yang akan dibuat. kemudian klik OK

4. Kemudian pada lembar symbol, gambarlah symbol nya dengan menggunakan beberapa tool yang telah tersedia. Untuk membuat garus dapat menggunakan WIRE, untuk membuat pin pada symbol dapat menggunakan menu PIN, dalam menu PIN terdapat banyak tipe pin, seperti panjang pendeknya dll.

5. kemudian kalau sudah selesai pilih menu package.  yang tengah pada gambar hehehee

6. kemudian akan muncul jendela baru , tuliskan nama package nya, sama dengan nama symbolnya.
7. Kemudian gambarkan package nya sesuai dengan ukuran asli dari device yang di gambar. misal untuk TGS 2620 sebagai berikut :

8. Kemudian setelah selesai kemudian pilih menu DEVICE. kemudian tuliskan nama device nya sama seperti nama symbol dan package nya tadi hehe

9. Kemudian akan muncul jendela baru, pilih menu ADD, yang terletak pada toolbox untuk memilih symbol yang tadi telah dibuat, dan pilih NEW untuk menambahkan package nya, kemudian pilih CONNECT untuk mengkoneksikan antara pin dari symbol dengan pin dari package nya, tentunya dengan pin pin yang sama.

Nah, setelah itu library yang telah dibuat didimpan pada C:/program file/eagle/lbr.
Untuk file library TGS 2620 dapat juga didownload disini, dan artikelnya disini. Saya sharing secara cuma-cuna heheee. semoga bermanfaat.

Sekian artikel Library eagle sensor TGS 2620 dan tutorial membuat library baru di cadsoft eagle, mohon koreksi nya apabila ada  kesalahan, semoga bermanfaat.
